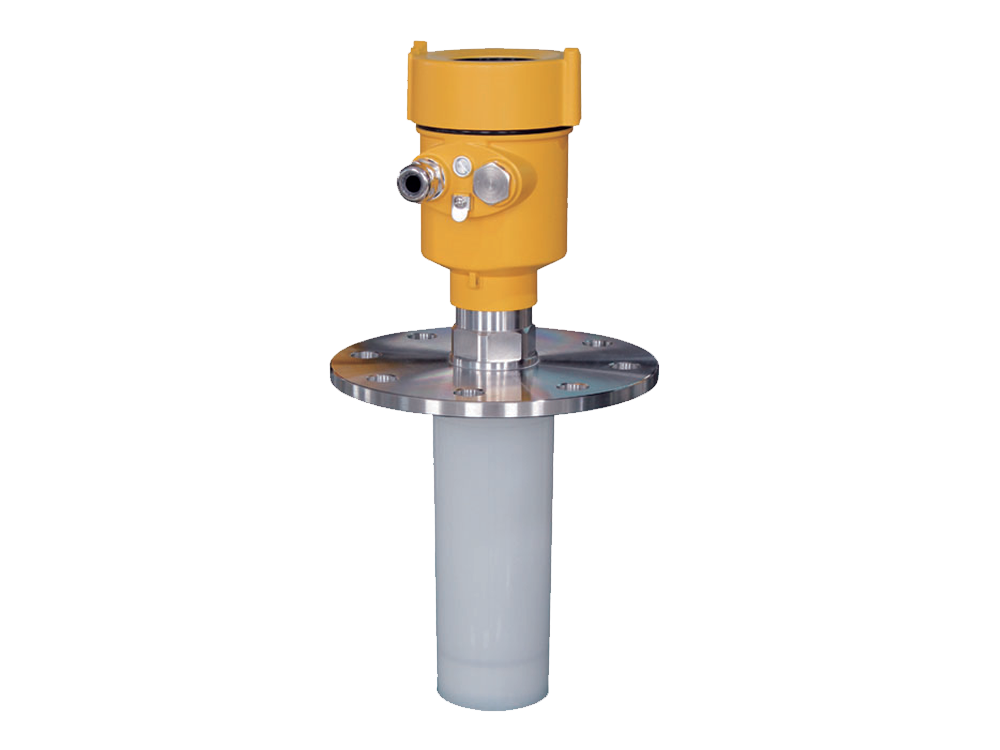

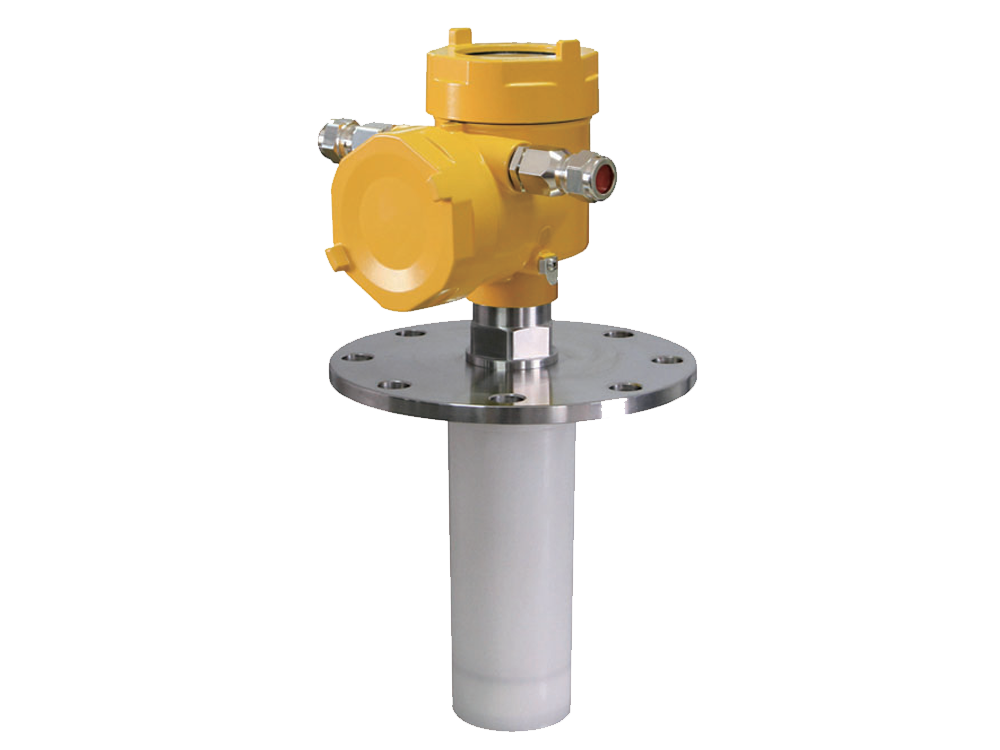

KDR-562T 26G雷達物位計
  • KDR-562T 26G雷達物位計
  • KDR-562T 26G雷達物位計

KDR-562T 26G雷達物位計

應用:各種腐蝕的液體 測量范圍:10米 過程連接:螺紋、法蘭 過程溫度:-40~130℃ 過程壓力:-0.1~0.3 MPa 精度:±5mm 防護等級:IP67
產品詳情您現在的位置:網站首頁 >產品中心 > 產品詳情
  • 產品簡介

    KDR-560系列傳感器是26G高頻雷達式物位測量儀表,測量距離可達80米。天線被進一步優化處理,新型快速的微處理器可以進行更高速率的信號分析處理,使得儀表可以用于各種強腐蝕性液體的測量。

    雷達物位天線發射較窄的微波脈沖,經天線向下傳輸。微波接觸到被測介質表面后被反射回來再次被天線系統接收,將信號傳輸給電子線路部分自動轉換成物位信號(因為微波傳播速度極快,電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的)。

    慧博新銳產品原理圖

    A:量程設定、B:低位調整、C:高位調整、 D:盲區范圍

    測量的基準面是:螺紋底面或法蘭的密封面。

    注:使用雷達物位計時,務必保證*料位不能進入測量盲區(圖中D所示區域)。

  • 產品規格


  • 技術參數

    過程連接  螺紋 G1? ”A /    螺紋 1? ”NPT /   法蘭
    天線型材不銹鋼 / PTFE
    外 殼外殼和外殼蓋之間的密封硅橡膠
    外殼視窗聚碳酸酯
    接地端子不銹鋼
    供電電壓兩線制標準型(16~26) V DC
    本安型(21. 6~26. 4) V DC
    功耗max 22. 5mA / 1W
    允許紋波
    隔爆型-<100HzUss < lV
    - (100~100K) HzUss < l0mV
    (22. 8~26. 4) V DC兩線制
    (198~242) V AC四線制  /  110V AC   四線制
    電纜參數電纜入口/插頭1個M20xl.5電纜入口
    1個盲堵M20xl.5
    接線端子導線橫截面2.5mm2
    輸出參數輸出信號(4~2 0) mA
    通訊協議HART
    分辨率 1. 6μA
    故障信號電流輸出不變
    20. 5mA
    22mA;
    3.9mA
    積分時間(0~36)s,可調
    盲區天線末端
    *測量距離KDR-56110米   (液體型)
    KDR-56230米   (液體型)
    KDR-562T20米   (液體型)
    KDR-56370米  (固體型
    KDR-56480米  (固體型)
    KDR-56530米  (固體型)
    KDR-56620米  (液體型)
    微波頻率26GHz
    通訊接口HART通訊協議
    測量間隔大約1秒(取決于參數設置)
    調整時間 大約1秒(取決于參數設置)
    顯示分辨率1mm
    工作存儲及運輸溫度(-40~100) ℃
    過程溫度(天線部分的溫度)KDR-561(-40~130)℃
    KDR-562(-40~250)℃
    KDR-562T(-40~250)℃
    KDR-563(-40~250)℃
    KDR-564(-40~250)℃
    KDR-565(-40~250)℃
    KDR-566(-40~200)℃
    相對濕度? 95%
    壓力Max. 4MPa
    耐震機械震動l0m/s2 , (10~150)Hz
  • 安裝要求

    慧博新銳產品安裝要求

    安裝在直徑的1/4處或1/6處。
    注:距離罐壁*距離應為200mm。
    注:①基準面;②容器中央或?qū)ΨQ軸

    慧博新銳產品安裝要求

    錐形罐頂部平面,可裝在罐頂正中間,可保證測量到錐形底部。

    慧博新銳產品安裝要求

    有料堆時天線要垂直對準料面。若料面不平,堆角大必須使用萬向法蘭來調整喇叭角度使喇叭盡量對準料面。(由于傾斜的固體表面會造成回波衰減,甚至丟失信號的問題)
