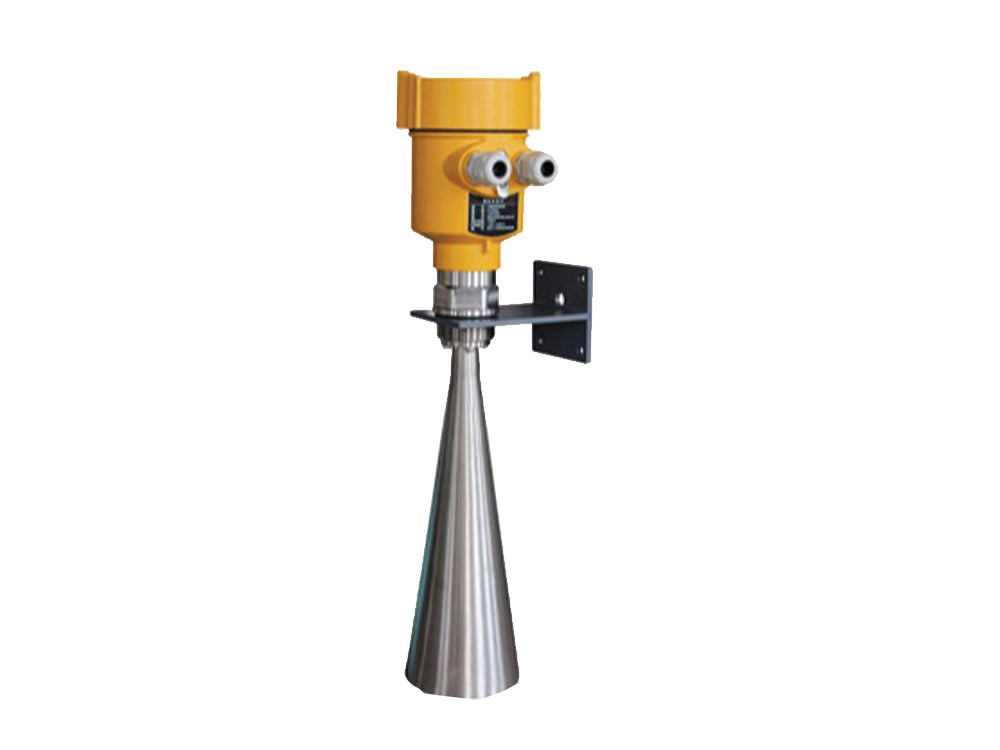

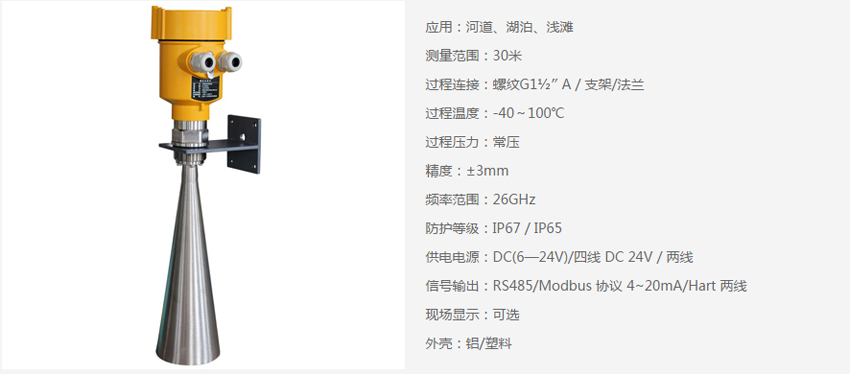

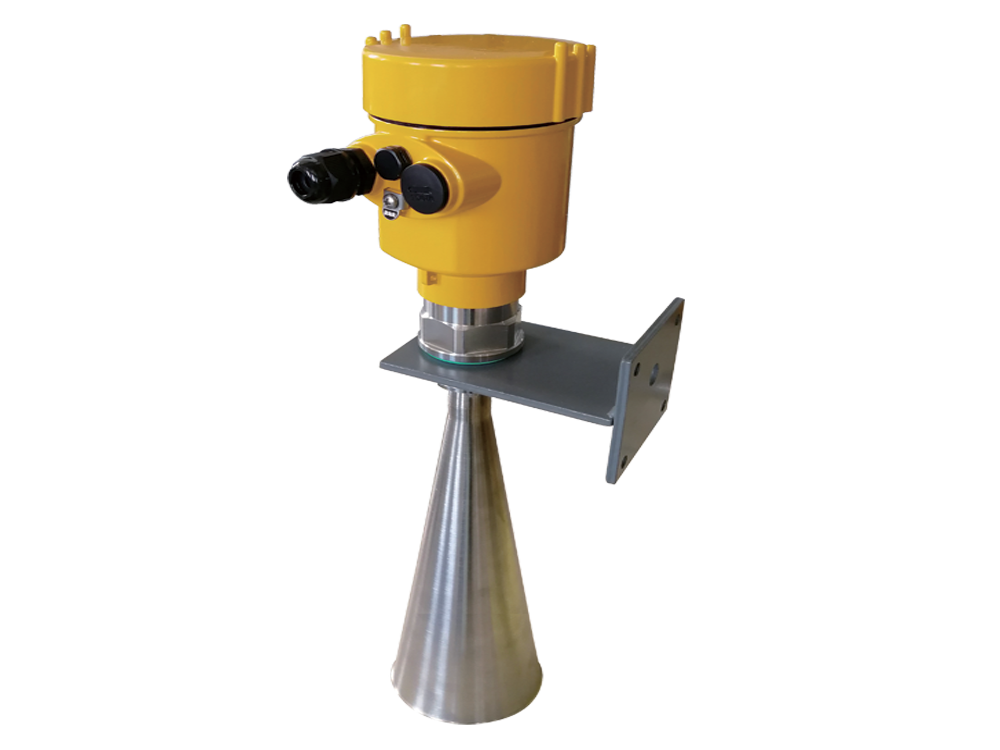

雷達水位計天線發射極窄的微波脈沖,這個脈沖以光速在空間傳播,遇到被測介質表面,其部分能量被反射回來,被同一天線接收。發射脈沖與接收脈沖的時間間隔與天線到被測介質表面的距離成正比。由于電磁波的傳播速度極高,發射脈沖與接收脈沖的時間間隔很?。{秒量級）很難確認,Kadar59X系列26G雷達水位計采用一種特殊的解調技術,可以準確識別發射脈沖與接收脈沖的時間間隔,從而進一步計算出天線到被測介質表面的距離。

A：量程設定、B：低位調整、C：高位調整、 D：盲區范圍

測量的基準面是：螺紋底面或法蘭的密封面。

注：使用雷達物位計時,務必保證*料位不能進入測量盲區（圖中D所示區域）。

?

請注意以下事項,以確保儀表能正確安裝：請預留足夠的安裝空間。請避免強烈震動的安裝場合。

雷達及支架安裝示意圖（一）

雷達及支架安裝示意圖（二）

注：雷達天線發射微波脈沖時,都有一定發射角。從天線下緣到被測介質表面之間,及發射微波波束所輻射的區域內不得有障礙物。因此安裝時應盡可能避開遮擋設施,必要時須進行“虛假回波學習“。安裝儀表時還要注意：*液位不得進入測量盲區；儀表必須接大地,增加防雷措施；室外應采取遮陽、防雨措施。

外觀尺寸
