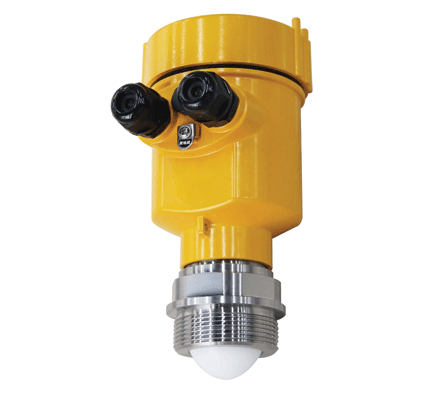

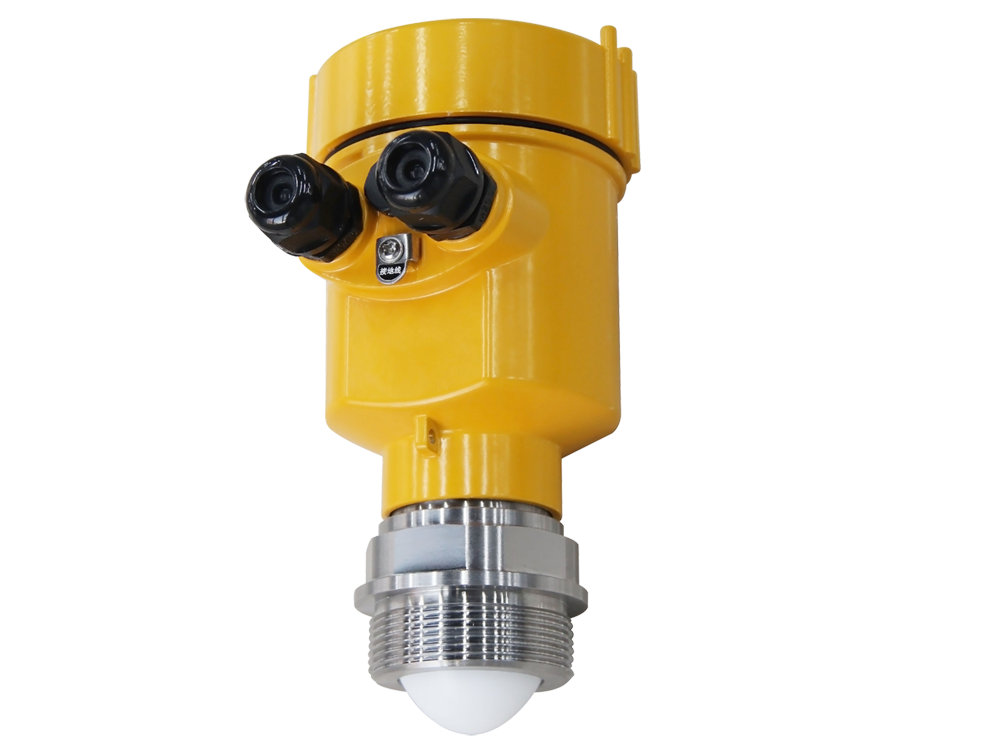

測量介質：液體
測量范圍：0.05m~35m
過程連接：G2A螺紋/法蘭≥DN65
過程溫度：-40～110℃
過程壓力：-0.1～1.6MPa
精度：±2mm
防護等級：IP67
頻率范圍：123GHz
電源：兩線制(DC24V)/四線制(DC12V~24V)/四線制（AC220V)
防爆等級：Exia ⅡC T6 Ga / Exd IIC T6 Gb
外殼：鋁/塑料/不銹鋼
信號輸出：二線制4...20mA/HART協議/四線制4...20mA /RS485 Modbus
| 過程鏈接 | 法蘭 | |||
| 材質 | 304不銹鋼、PP | |||
| 外殼 | 外殼和外殼之間的密封 | 硅橡膠 | ||
| 外殼視窗 | 聚碳酸酯 | |||
| 接地端子 | 不銹鋼 | |||
| 供電電壓 | 四線制 | 標準型 | （12~24）V DC | |
| 功耗 | max80mA DC24V/2W | |||
| 允許波紋 | ＜100Hz | Uss＜1V | ||
| （100~100K）Hz | Uss＜10mV | |||
| 雙腔外殼 | (198~242)V AC | 四線制 | ||
| 100V AC | 四線制 | |||
| 電纜參數 | 電纜入口/插頭 | 1個M20x1.5電纜入口 | ||
| 1個盲堵M20×15 | ||||
| 接地端子 | 導線橫截面2.5mm2 | |||
| 輸出參數 | 輸出信號 | （4~20）mA/RS485Modbus | ||
| 分辨率 | 1mm | |||
| 故障信號 | 電流輸出不變；20.5mA;22mA;3.9mA | |||
| 積分時間 | (0~20)s,可調 | |||
| 盲區 | 0.1m/0.2m/0.3m | |||
| *測量間隔 | 150米 | |||
| 測量間距 | 大約1秒（取決于參數設置） | |||
| 調整時間 | 大約1秒（取決于參數設置） | |||
| 調整時間工作存儲及運輸溫度 | （-40~80）℃ | |||
| 過程溫度 | Kadar-FMF11 | -40~80℃ | ||
| Kadar-FMF12 | -40~110℃ | |||
| Kadar-FMF13 | -40~110℃ | |||
| Kadar-FMF15 | -40~200℃ | |||
| Kadar-FMF21 | -40~110℃ | |||
| 相對濕度 | ＜95% | |||
| 壓力 | Max2.5MPa | |||
| 耐震 | 機械震動10m/s2,(10~150)Hz | |||
調頻連續波雷達物位計的通用原理為雷達在罐頂發射電磁波,電磁波碰到介質反射后被雷達接收,接收信號與發射信號之間的頻率差 δ f 與介質表面的距離 R 成一定比例關系： R= C （速度） *δ f （頻率差） /2/ K （ 調頻斜率）。因為光速 C和調頻斜率 K 已知,因此估算出頻率差 δ f , 便可得到雷達安裝位置料面的距離 R ,再通過已知的罐體總高,減去雷達到料面的空間距離（簡稱空高）,得出料位的高度。
儀表在安裝時避免安裝在入料口的上方,盡量避開各種影響信號的物體,如攪拌槳等
● 在極端復雜的工況下,以雷達安裝點為中心,半徑20cm的區域內沒有任何障礙物,儀表即可正常工作。
有不能安裝在入料口上方,儀表下方不能有障礙物
在極端復雜的工況下,以雷達安裝點為中心,半徑20cm的區域內沒有任何障礙物,儀表即可正常工作。
